Leserartikel: Scheiben Reinigen beim HP PSC 2410: Demontage der Glasscheibe zur Reinigung

In diesem Artikel werde ich versuchen zu beschreiben wie man die Glasscheibe des HP PSC 2410 Photosmart auch von der innenseite zu reinigen.


Um die folgenden arbeiten durchführen zu können benötigt man einen Schraubendreher und eine TORX schraubendrehr (TX10).


Im ersten schritt entfernt man den Deckel des Gerätes hierzu findet man in der mitte des Deckels (siehe Bild) ein Druckstück welches man eindrückt um den Deckel nach oben heraus zu ziehen.

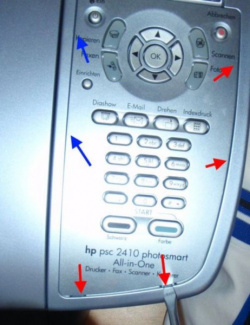

Nun entfernt man die Beschriftungstafel des Bedienfeldes. Hierzu benutzt man einen kleinen Schraubendreher und hebelt man vorsichtig die Rasternasen aus. Die Rasternasen befinden sich an den Positionen mit den Rotenpfeilen. Die Raster an der Position mit den blauen Pfeilen kann man nach dem lösen herausnehmen.

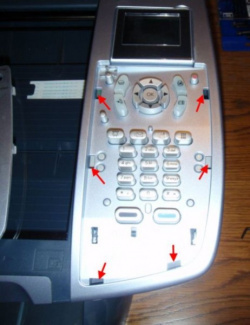

Hier nochmal das Bedienfeld nach der Abnahme der Beschriftungtafel. Die öffnungen der Rasternasen wurden mit roten Pfeilen markiert.


Zum entfernen des Bedienfeldes muß man mit einem kleinen Schraubendreher oder des TORX Schraubendrehers in die kleine quadratische Öffnung drücken um die Rasternase zu lösen. Um dann das Bedienfeld zu sich zu ziehen. Jetzt kann diese einfach abgehoben werden.


Wenn man das Bedienfeld entfernen möchte muß man 2 Kabel entfernen. Hierzu muß man die beiden Kabel vorsichtig aus der buchsen ziehen. Am besten mit beiden Händen.


Nun muß man nur noch 4 TORX Schrauben entfernen. Danach kann der Glasrahmen inklusiv Glasscheibe abgehoben werden. Die Reinigung kann man mit handelsüblichen Glasreiniger vorsichtig vornehmen.

Der Zusammenbau funktioniert in umgekehrter Reihenfolge.
